CCR 2500
Die CCR 2500 ist eine eigenständige Aufbereitungs- und Entsandungsanlage für Saugbohr- und Lufthebeverfahren. Sie gewinnt Prozesswasser und Additive direkt zurück – ganz ohne externe Bohrschlammcontainer. Kompakt gebaut, schnell einsatzbereit und für den kontinuierlichen Betrieb ausgelegt.
Überblick

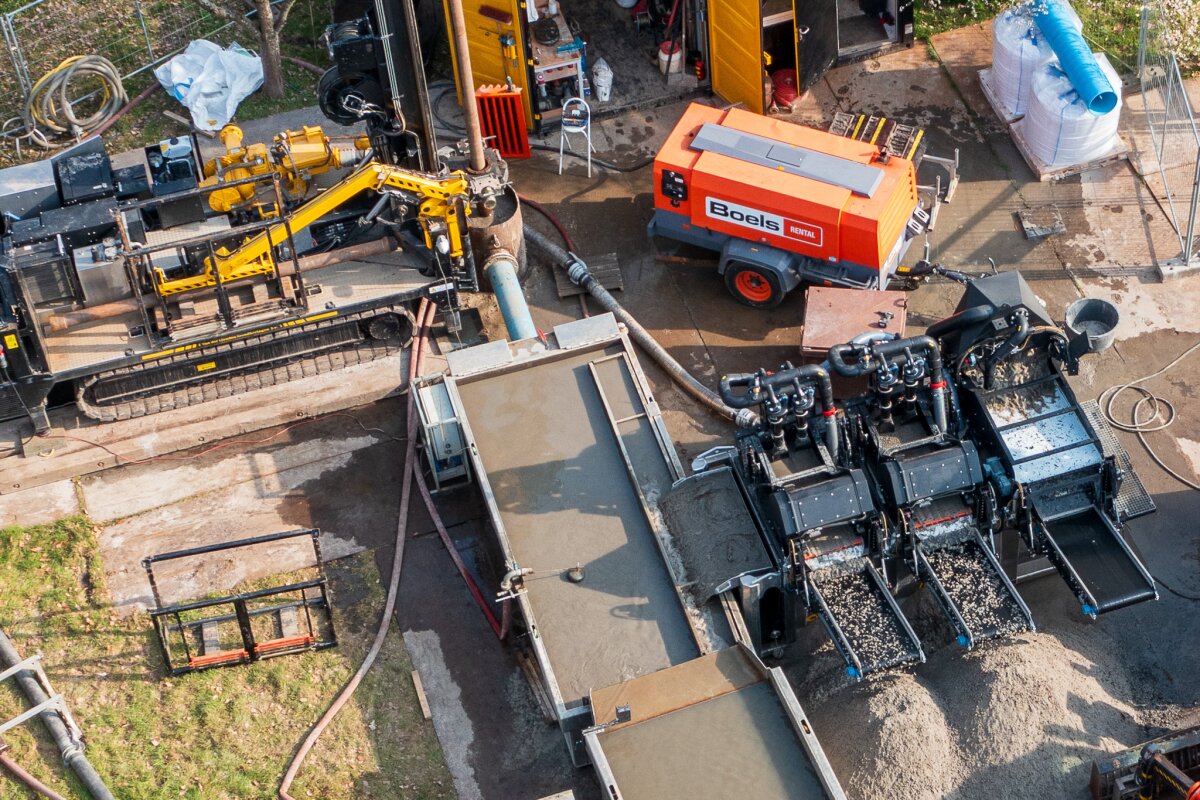

Die Conrad Compact Reclaimer 2500 wurde speziell für Saugbohr- und Lufthebeverfahren entwickelt und wird direkt in den Bohrspülungskreislauf integriert. Im Gegensatz zu herkömmlichen Systemen mit Bohrschlammcontainern, die regelmäßig manuell oder per Kran entleert werden müssen, verarbeitet die CCR 2500 das Bohrgut kontinuierlich und ohne Unterbrechung.
Prozesswasser und Additive werden zurückgewonnen und erneut dem Bohrprozess zugeführt. Grobe Bestandteile wie Kies und Ton werden aus der Bohrspülung entfernt, während der Sand trocken ausgeschieden wird. Dadurch werden Betriebskosten gesenkt und Stillstandszeiten vermieden, die durch das Entleeren von Bohrschlammcontainern entstehen.
Der Aufbereitungsprozess in sieben Schritten:
- Strahlbrecher Trennt die Luft von der Bohrspülung und reduziert die Fließgeschwindigkeit des Mediums.
- Automatischer Probenehmer Ermöglicht eine schnelle und einfache Entnahme von Bohrproben.
- Siebband Trennt Feststoffe mit einer Korngröße von bis zu 2,5 mm aus der Bohrspülung.
- Zirkulationspumpen Zwei leistungsstarke Pumpen fördern das Feinmaterial zu den Hydrozyklonen.
- Hydrozyklon-System Acht Hydrozyklone (2 × 4 Stück) trennen Wasser und Feststoffe für die weitere Aufbereitung.
- Shakerdeck-Einheiten Entziehen Sand und Additiven überschüssiges Wasser und sorgen für einen sauberen Arbeitsbereich.
- Puffertank Das gereinigte Prozesswasser wird gesammelt und steht für die erneute Verwendung bereit.
Benutzerfreundlichkeit
Über die großzügige Arbeitsplattform kann der Geräteführer bequem Proben über den automatischen Probenehmer entnehmen. Die integrierte Durchflussüberwachung mit digitaler Anzeige liefert jederzeit Informationen über die aktuelle Zirkulationsleistung während des Saugbohrens mit Luftheber, sodass unmittelbar auf Prozessänderungen reagiert werden kann.
Die gezielte Arbeitsbeleuchtung an Sandförderband und Shakerdeck gewährleistet eine optimale Kontrolle des Materialaustrags – unabhängig von den Lichtverhältnissen.
Dank der verstellbaren Stützfüße lässt sich die Anlage schnell und präzise waagerecht aufstellen. Ein Überlaufsystem im Puffertank sorgt automatisch für den korrekten Füllstand der CCR 2500.
Drei hydraulisch klappbare Sandförderbänder transportieren das trockene Material direkt in Big Bags oder zu einem Sammelpunkt.
Auch die Wartung wurde praxisgerecht gestaltet: Die Siebe des Shakerdecks lassen sich schnell und unkompliziert wechseln. Dadurch werden Stillstandszeiten minimiert und die Produktivität der Bohranlage maximiert.
Spezifikationen
| Leistung | 42 kW / 50 Hz |
|---|---|
| Puffertank | 5.000 Liter |
| Kapazität | 100 m³ |
| Shaker Deck | 1 m² |
| Zyklone | 8 × 4 Zoll |
| Lehmband | 1× 1000 × 1.680 mm |
| Sandförderband | 3× 600 × 1.680 mm |
| Pumpe | 100 m³ / 2 bar |
| Gewicht | 4.250 kg |
| Flow Monitoring | |
|---|---|
| Auto-Level-System |
