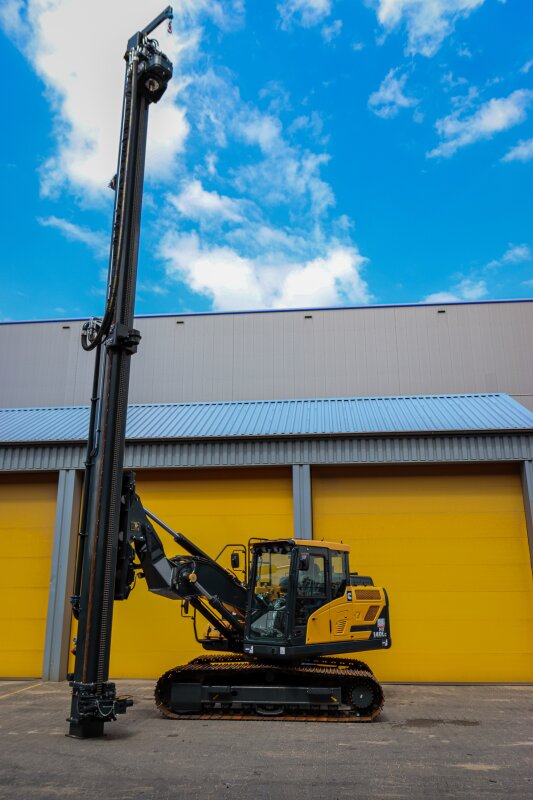

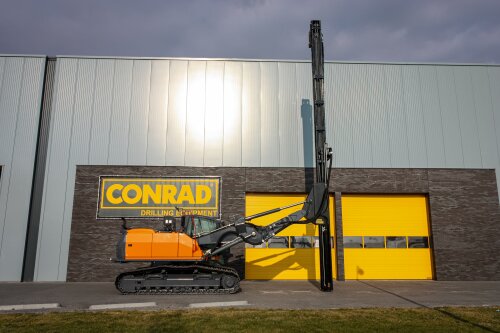

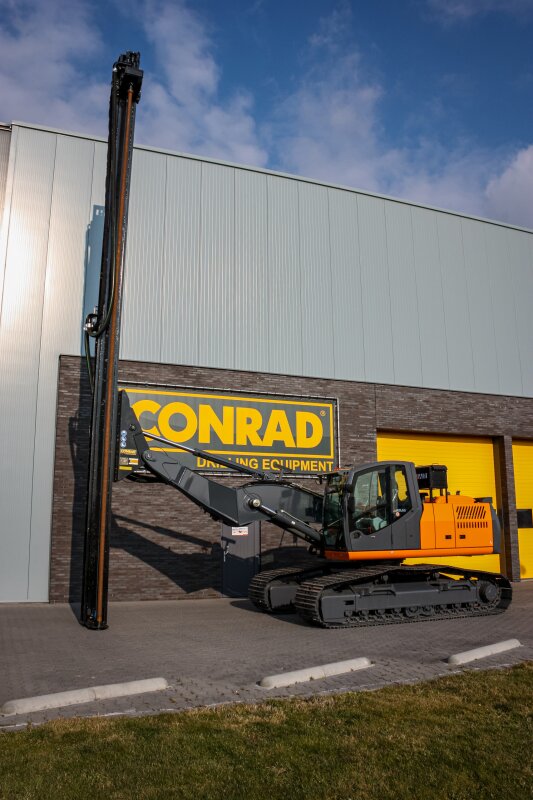

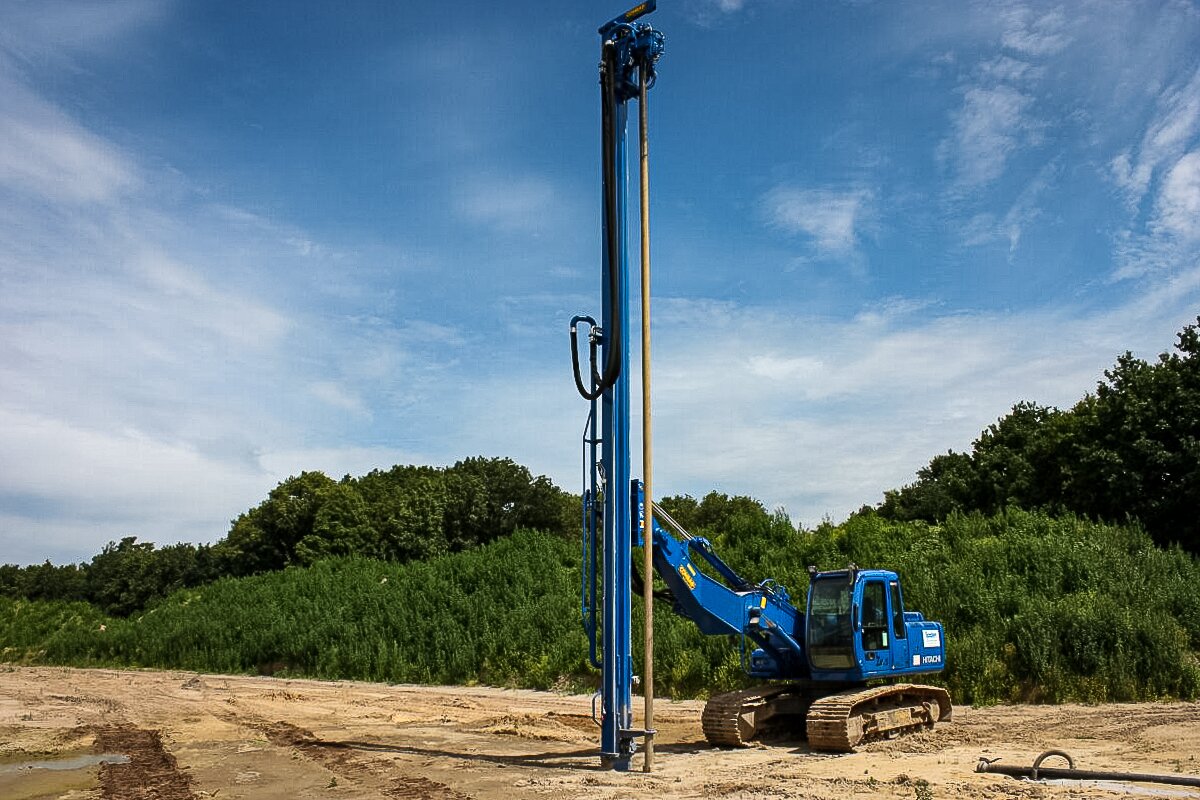

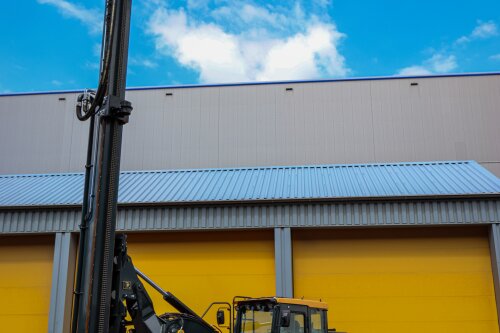

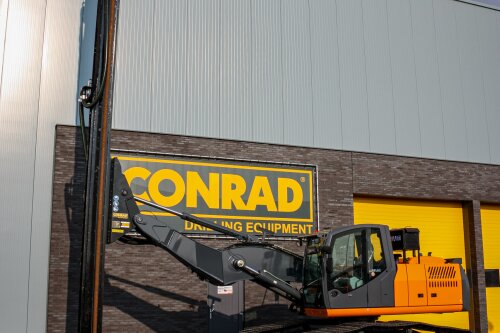

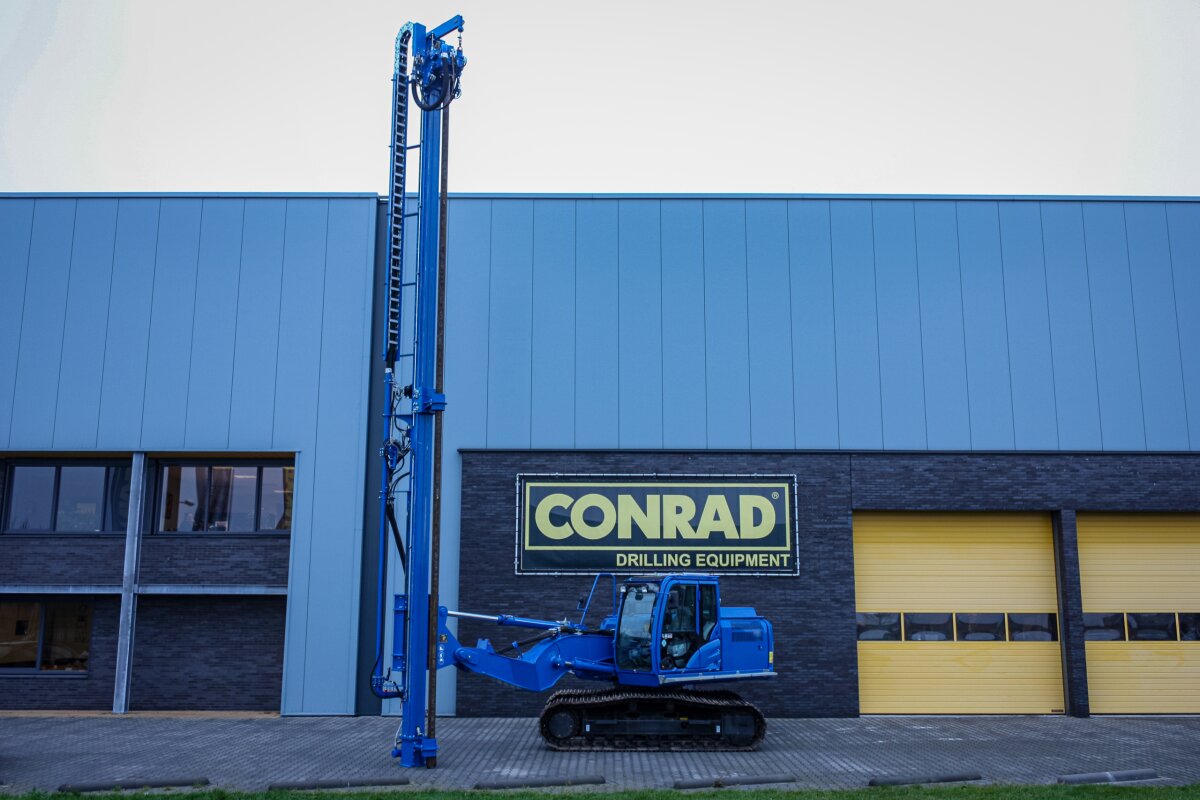

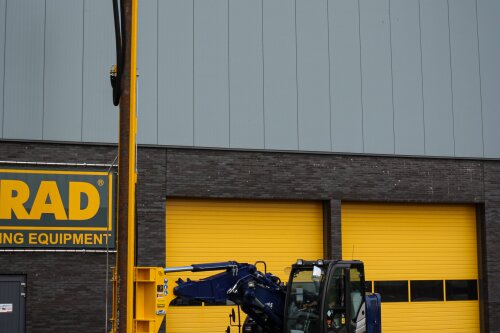

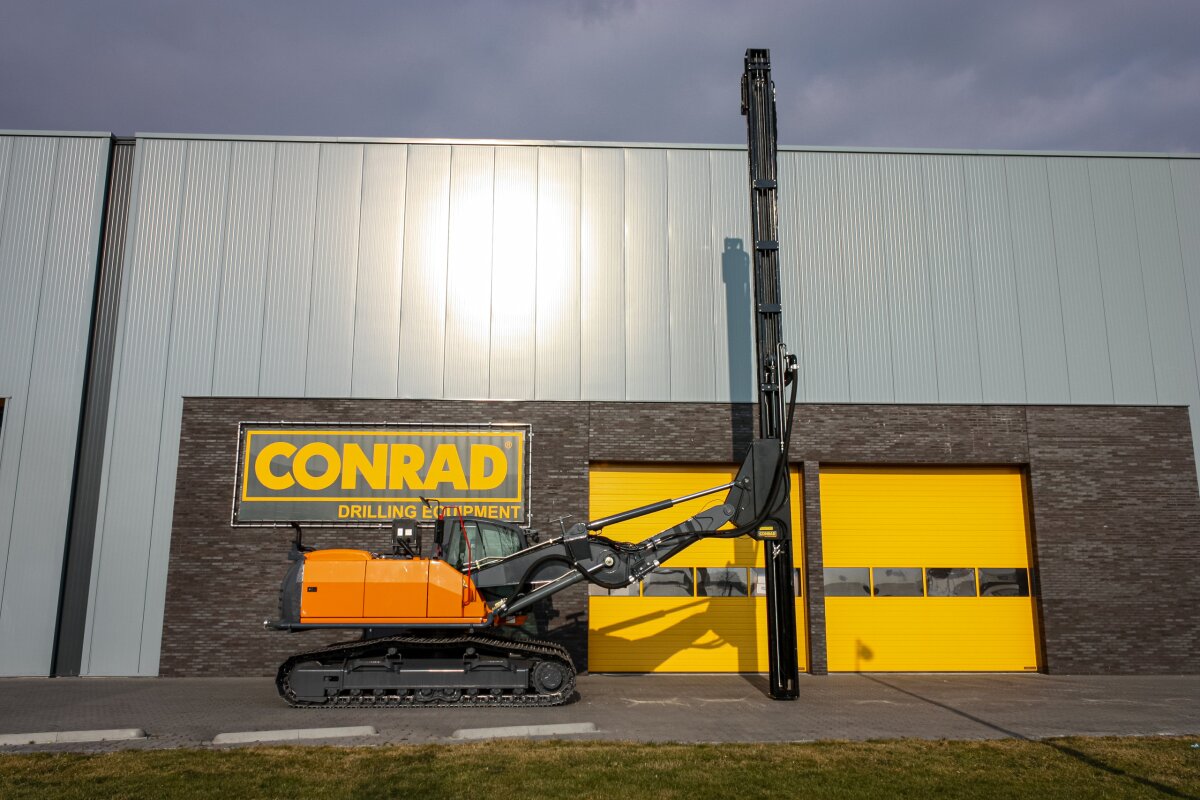

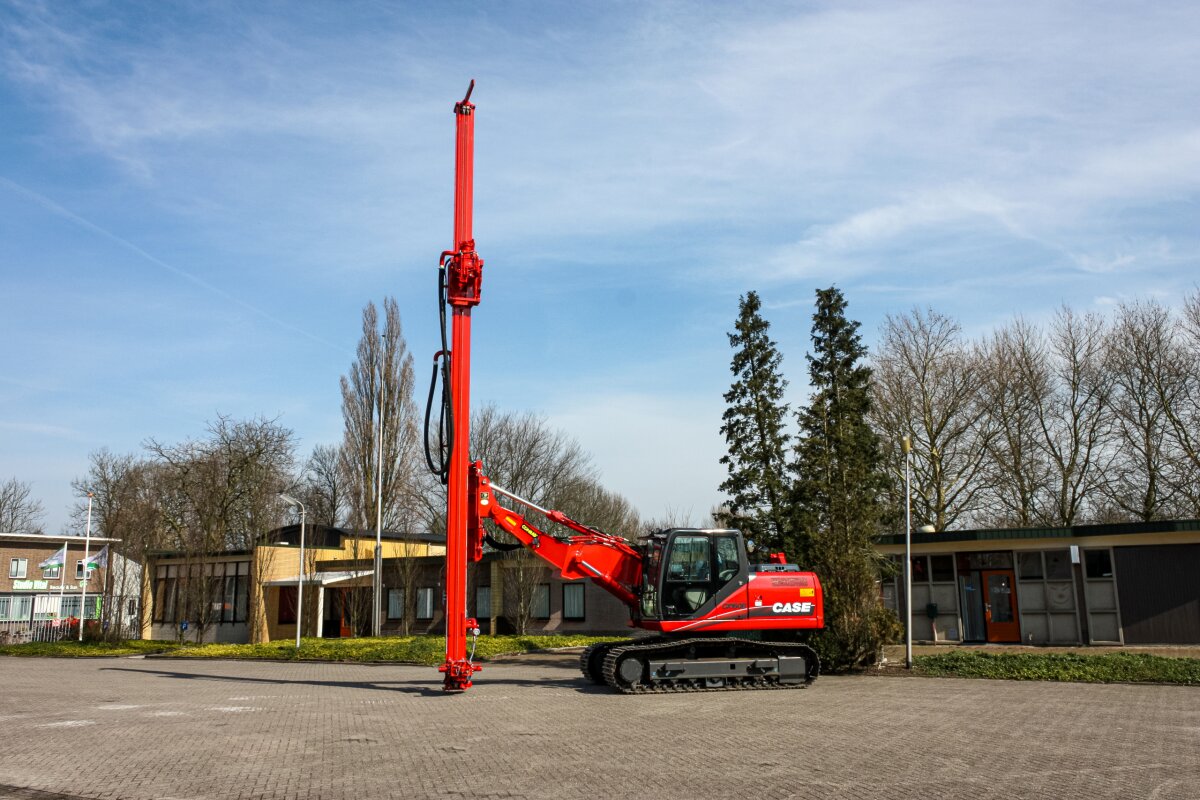

SBM 10
Der SBM 10.0 C ist der größte Bohrmast dieser Conrad-Serie. Dieser Erdbohrer erfordert aufgrund der Hubtiefe einen robusteren Baggerunterwagen als seine kleineren Brüder. Das macht den SBM 10 zu einem sehr stabilen Partner.
Überblick
DIE SPÜLBOHRMASTEN VON CONRAD
Die SBM-Serie wurde ursprünglich für die maschinelle Installation von Filtern in 3 bis 9 m Tiefe in einem Arbeitsgang bei Wasserhaltungsprojekten entwickelt. Die manuelle Arbeit bei derartigen Projekten gehört dank dieser Maschinenserie endgültig der Vergangenheit an. Innerhalb von zwanzig Jahren wurde die Serie ständig weiterentwickelt – bis hin zum multifunktionalen Bohrmast, den wir heute in verschiedenen Größen und Gewichtsklassen anbieten. Die Bohrmasten sind robust und nachhaltig und haben in vielen Fällen eine längere Lebensdauer als der Unterbau. Und das bietet wiederum Möglichkeiten für die Zukunft.
Die Vorteile dieser einzigartigen Serie von Spülbohrmasten? Jeder Bohrmast kann von Conrad nach Maß auf einen vorhandenen Bagger montiert werden. Conrad bietet Spülbohrmasten mit einem Bohrkopfhub von 6, 9 und 10 m an. Die notwendige Tiefe und die Art der Wasserhaltung bei den Projekten sind für die Auswahl der Maschine und des Untergestells maßgebend. Größere Masten erfordern eine stabilere Basis des Baggers. Kleinere Modelle kommen am besten in begrenzten Arbeitsumgebungen zu ihrem Recht und lassen sich einfacher und kostengünstiger transportieren.
Benutzerfreundlichkeit
Die SBM-Serie von Conrad zeichnet sich durch ihre spezifische Konstruktion aus, die dem Bohrmeister maximale Sicht auf die Lanze bietet. Die Bohrlanze wird von Conrad in einem Winkel von 45 Grad an der Vorderseite montiert, nicht in Richtung der Kabine. Das verbessert nicht nur die Kontrolle des Bohrprozesses, sondern bietet auch mehr Flexibilität, wenn in schwierigen Situationen Bohrungen durchgeführt werden müssen. Beispielsweise in einer Nische in einer Spundwand oder in den Ecken des Bohrlochs.
Maßarbeit bis ins Detail

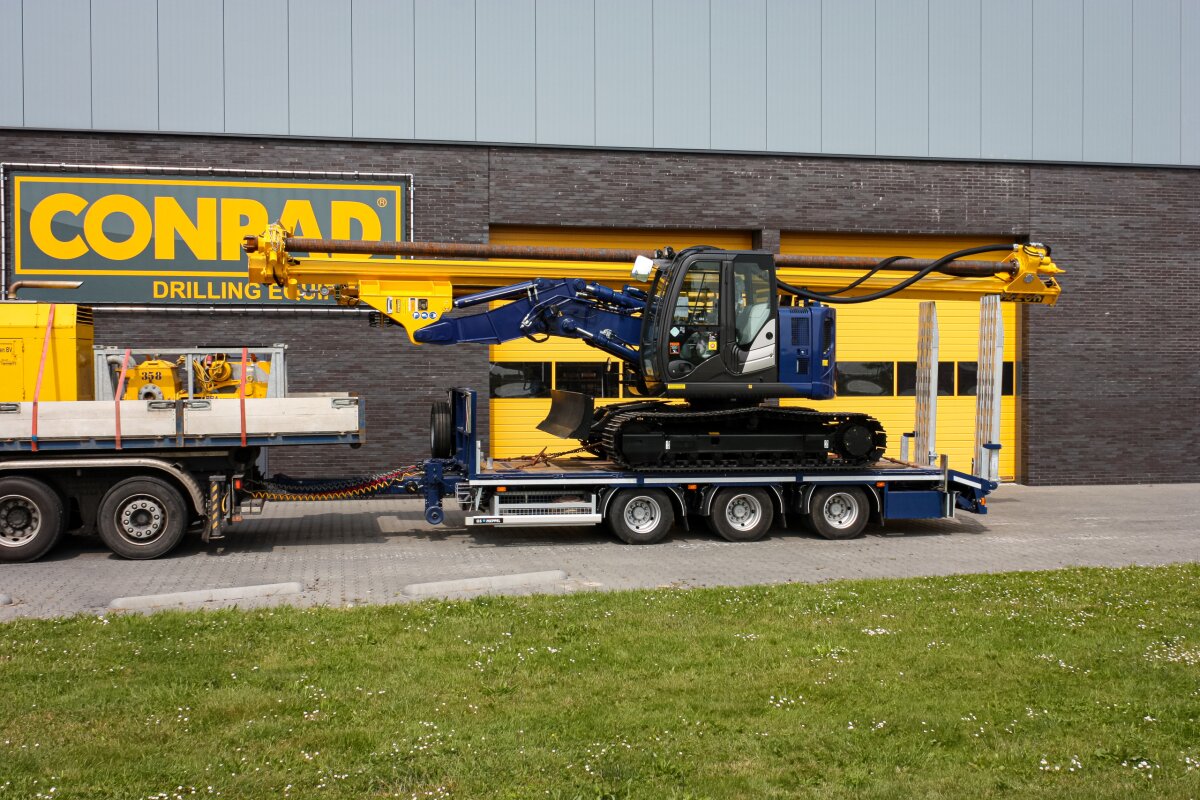

- Direkter Aufbau auf den Bagger, wobei der Hauptmast so angepasst wird, dass sowohl die Bohraufstellung als auch der Transport optimiert werden.
- Anschluss des Bohrmasts an den Bagger mittels Schnellwechselsystem, wodurch der Bagger multifunktional einsetzbar bleibt.
- Eine Teleskopbohrstange mit einem Bohrkopfhub von 6 m bietet die Möglichkeit, Bohrungen bis zu 12 m niederzubringen.
- Eine Höhenverstellung zwischen Mast und Hauptscharnier vergrößert die Reichweite des SBM. Dank dieser Lösung kann die Maschine über Spundwände hinweg oder auf höher und tiefer gelegenen Flächen bohren.
- Eine Querrotationseinstellung zwischen Mast und Hauptscharnier ermöglicht es, auch bei Schiefstand des Baggers senkrecht nach unten bohren zu können.
- Die Schwenkrotation erleichtert das Bohren in kleineren Räumen und schwer zugänglichen Ecken. Die Einrichtung mit der Lanze an der Vorderseite des Bohrmasts ist bei Conrad Standard.
- Der Bohrmast kann funkferngesteuert werden.
- Die Bedienelemente befinden sich in der Kabine, wodurch der vollständige Bohrprozess von der Kabine aus gesteuert werden kann.
Spezifikationen
Tonnage graafmachine | 12 / 16 ton |
---|---|
Slag Boormast | 10 meter |
Pull-up kracht | 1,000 / 4,000 daN |
Pull-down kracht | 500 / 2.000 daN |
Doorlaat boorkop | 75 / 100 / 125 / 150 mm |
Koppel boorkop | 300 / 600 / 1000 daNm |
Toerental boorkop | 60 / 120 omw/min |
boorlans | 10 meter |
---|---|
Telescooplans | COd 101,6/70 x 10000 |
Afvangklem | Openklapbaar |
Lier | 500 kg 30 meter staalkabel |
Mastverstelling | 2 x 5 graden |
Masttranslatie | 1 / 1,5 meter slag |
Afsluiter in waterwerk | 3 inch vlinderklep |
Radiografische boorfuncties | Scanreco |
Radiografische graafmachinefuncties | Scanreco |
